Технические характеристики бульдозера Zoomlion ZD220-3/ZD220F-3
| Модель двигателя | CUMMINS NT855-C280(NIII) |
| Рабочая масса с рыхлителем | 27 000 кг |
| Тип двигателя | Турбокомпрессорный и 4-тактный двигатель с водяным охлаждением и линейным расположением цилиндров |
| Число цилиндров - диаметр цилиндра x ход | 6-139.7 x 152.4 мм. |
| Рабочий объём цилиндра | 14010 мл. |
| номинальная мощность | 220 л.с. |
| Номинальный оборот | 1800 об./мин. |
| Максимальный момент кручения | 1078 Н*м |
| Удельный расход топлива | 208 г/кВт*ч |
| Способ пуска | Пуск с двигателем |
| Пусковой двигатель | 24 В, 11 кВт. |
| Генератор | 24 В, 25 А |
| Аккумулятор | 24 В (12 В x 2) – 200 А*ч. x 2 |
| Модель гидротрансформатора | Трёхэлемент с одной степенью и одной фазой |
| Способ охлаждения | водяное охлаждение |
| Модель коробки передач | Планетарный картер коробки передачи переключения ступеней скоростей Сателлитный, многодисковое сцепление, гидравлическое управление, принудительная смазка |
| Центральный передаточный вал | Гипоидное зубчатое колесо, барботажная смазка |
| Положение ступени передачи | 3 передачи вперёд, 3 передачи назад. |
| Скорость переднего хода | 0~3.6(3.8) / 0~6.5(6.8) / 0~11.2(11.8) км./ч. |
| Скорость заднего хода | 0~4.3(4.9) / 0~7.7(8.5) / 0~13.2(14.3) км./ч. |
| Бортовой фрикцион | Мокрая муфта сцепления, многодисковое сцепление, пружинное прижимание, управление масляным давлением |
| Бортовой тормоз | Мокрый тормоз, плавающий тормоз, ножное управление спаренным сцеплением (бустер давления масла) |
| Конечная передача | Уменьшение скорости второго ступени прямозубого колеса, барботажная смазка |
| Способ подвески рамы тележки | Полужёсткое, балансирный брус-плавающее |
| Количество поддерживающего ролика (на каждой стороне) | 2 шт. |
| Количество опорного катка (на каждой стороне) | 6 шт. |
| Количество направляющего ролика (на каждой стороне) | 1 шт. |
| Модель гусеницы | Сборно-разборный, одногусеничный зуб |
| Длина шага | 216 мм. |
| Ширина | 560 мм. |
| Высота шпоры | 72 мм. |
| Количество грунтозацепа (на каждой стороне) | 38 шт. |
| Межцентровое расстояние гусеницы | 2000 мм. |
| Длина гусеничного заземления | 2730 мм. |
| Удельное давление заземления | 79 кПа. |
| Зазор заземления | 405 мм. |
| Эксплуатационная масса (лопата прямого наклонения / угловая лопата) | 24300 / 24520 кг. |
| Номинальное давление в гидросистеме | 14 МПа. |
| Модель гидравлического насоса | шестерённый насос |
| Литраж гидросистемы | 162 л. |
| Модель регулирующего клапана | золотниковый |
| Отвал | Лопата прямого наклонения / угловая лопата |
| Ширина отвала | 3725 / 4365 (мм.) |
| Высота отвала | 1315 / 1055 мм. |
| Максимальная высота подъёма отвала | 1210 / 1292 мм. |
| Максимальный спад отвала | 538 / 536 мм. |
| Максимальное наклонение отвала | 735 / 500 мм. |
| Объём отвала | 6.4 / 4.8 м3. |
| Тип рыхлителя | Трехстоечный (Три зуба 3) |
| Максимальная разрыхлительная высота | 666 мм. |
| Максимальная высота подъёма | 555 мм. |
| Модель почворазрыхлителя | Модель параллелограмма, управление масляным давлением |
| Масса почворазрыхлителя | 2700 кг. |
| Длина без рыхлителя | 5750 мм. |
| Ширина без рыхлителя | 3725 мм. |
| Высота без рыхлителя | 3354 мм. |

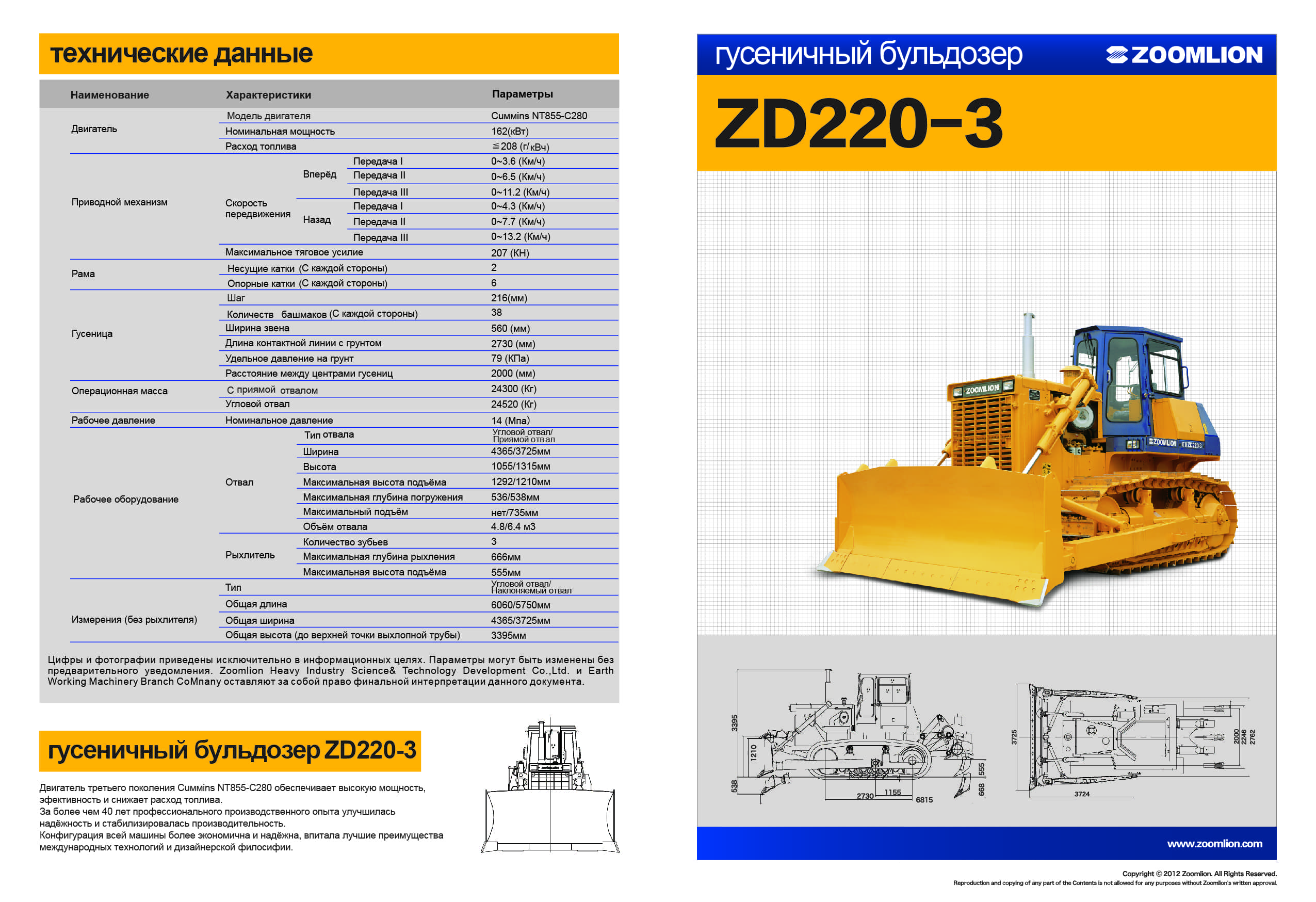

Модель Zoomlion ZD220-3 представляет третьего поколение бульдозеров бренда (средний класс). Техника является более бюджетным аналогом Komatsu D85A, сохранившим качество оригинала. В зависимости от комплектации машина может оснащаться различным оборудованием, повышающим ее функциональные возможности.
Производством бульдозеров занимается компания ZOOMLION, основанная в 1992 году. В настоящее время бренд является одним из наиболее крупных производственных объединений поднебесной и входит в топ-100 китайских машиностроительных предприятий. Продукты компании создаются в собственных научных центрах, а ежегодные инвестиции в исследования достигают 2 миллиардов долларов. Производственная линейка бренда состоит из 800 моделей, отличающихся высоким качеством и доступностью.
Сфера применения Зумлион ZD220-3 достаточно широка. Бульдозер предназначается для выполнения общих работ на карьерах, рудниках и строительных объектах. Машина прекрасно справляется с любыми операциями с землей (снятием и перемещением грунта на небольшие дистанции, выравниванием грунтовых поверхностей, созданием карьеров, плотин, дамб, траншей). Также модель используется для уборки мусора, выкорчевки пней, расчистки полосы от деревьев и кустарника, сноса небольших строений. Мобильность и компактность позволяют использовать бульдозер в городских условиях.
Модификации и особенности
Серия Zoomlion ZD220-3, помимо базового исполнения, представлена несколькими модификациями, адаптированными под различные условия работы и задачи. Версии отмечаются особой маркировкой:

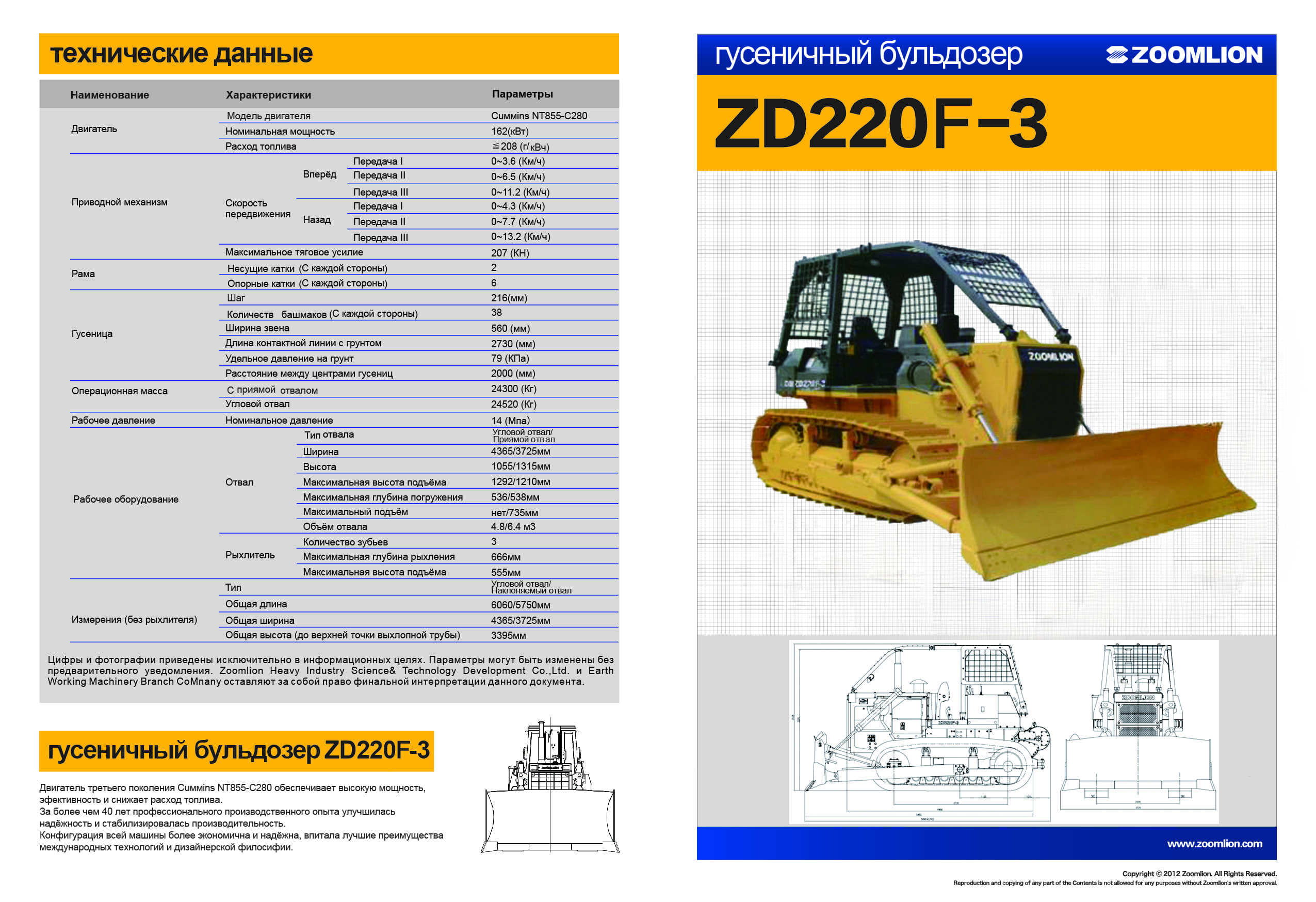

- F – вариант для эксплуатации на скалистой местности или в лесу. Модель отличают металлическая решетка, закрывающая кабину и усиленные стойки, установленные по периметру кабины;

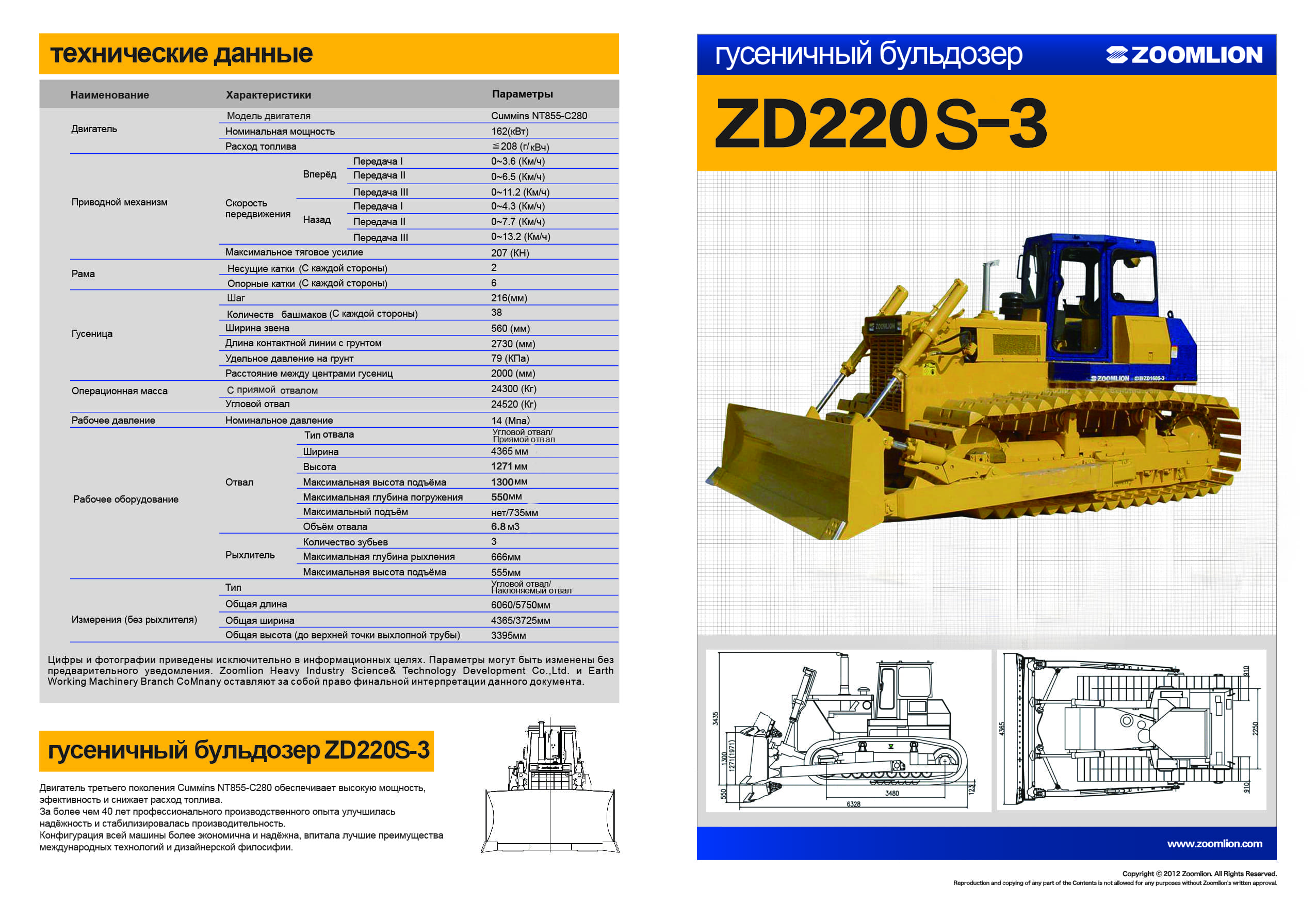

- S – болотоходная версия с широкой площадью гусениц, позволяющих равномерно распределять вес по поверхности. За счет этого на жидком, песчаном или заболоченном грунте бульдозер не вязнет;
- H – модификация, созданная для работы на полигонах. Гусеничная техника с гидромеханической трансмиссией и жесткой подвеской оптимально подойдет для перемещения сыпучих материалов. За счет широкой поверхности гусениц бульдозер эффективно уплотняет отходы. Модификация комплектуется специальным отвалом с увеличенной призмой волочения.
В основе семейства Зумлион ZD220-3 лежит новейший дизельный мотор Cummins NT855-C280 с повышенной надежностью и низким расходом топлива.
Среди других особенностей бульдозера следует выделить:
- доступную стоимость;
- высокое качество комплектующих и узлов;
- простоту конструкции, позволяющую осуществлять отдельные ремонтные работы самостоятельно;
- дешевые запасные части;
- соответствие международным нормам по экологичности.
Производитель предоставляет гарантию на технику – 12 месяцев или 2000 моточасов
Габаритные размеры (без рыхлителя):
- длина – 5750 мм;
- ширина – 3725 мм;
- высота – 3354 мм;
- дорожный просвет – 405 мм;
- гусеничная база – 2730;
- ширина колеи – 2000 мм;
- ширина гусеницы – 560 мм;
- высота грунтозацепов – 72 мм.
Эксплуатационная масса бульдозера равняется 24300 кг, удельное давление на грунт – 79 кПа. Предельная сила тяги составляет 221 кН. Техника может двигаться вперед в диапазоне скоростей от 3,6 до 11,2 км/час, назад – от 4,3 до 13,2 км/час.
Характеристики основного оборудования:
1. Прямой отвал:
- ширина – 3725 мм;
- высота – 1315 мм;
- объем – 6,4 куб.м;
- предельное заглубление – 538 мм;
- предельная высота подъема – 1210 мм.
2. Угловой отвал:
- ширина – 4365 мм;
- высота – 1055 мм;
- объем – 4,8 куб.м;
- предельное заглубление – 536 мм;
- предельная высота подъема – 1292 мм.
3. Рыхлитель параллелограммного типа:
- количество зубьев – 3;
- масса – 2700 кг;
- предельная высота подъема – 555 мм;
- предельное заглубление – 666 мм.
